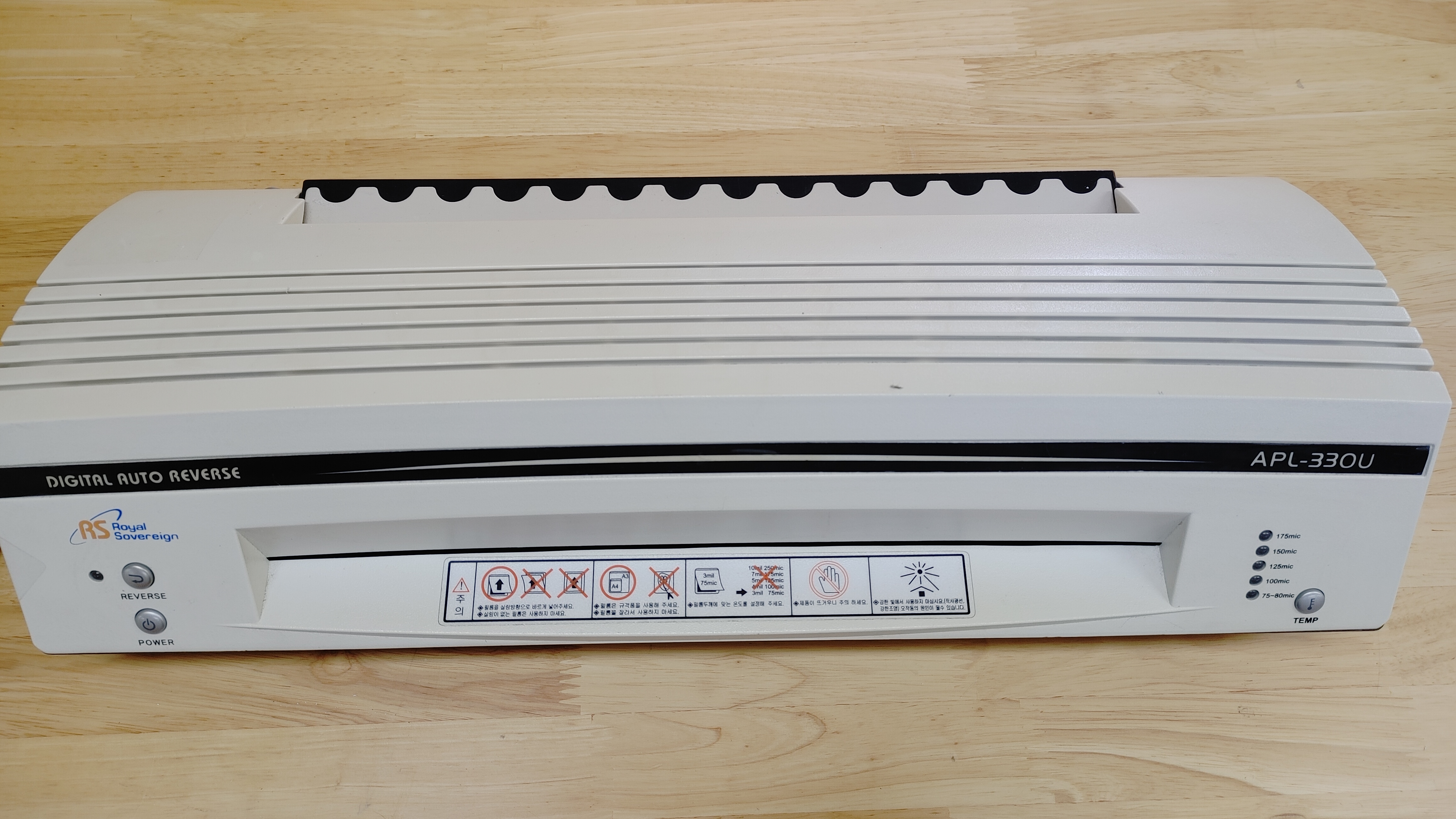

APL-330U 코팅기 분해



작은 도서대출증을 코팅하던 중 용지가 끼어버렸다.



아무리 작동을 시켜도 분해하지 않고서는 빠져나오지 않는 상태. 결국 분해하기로 했다.

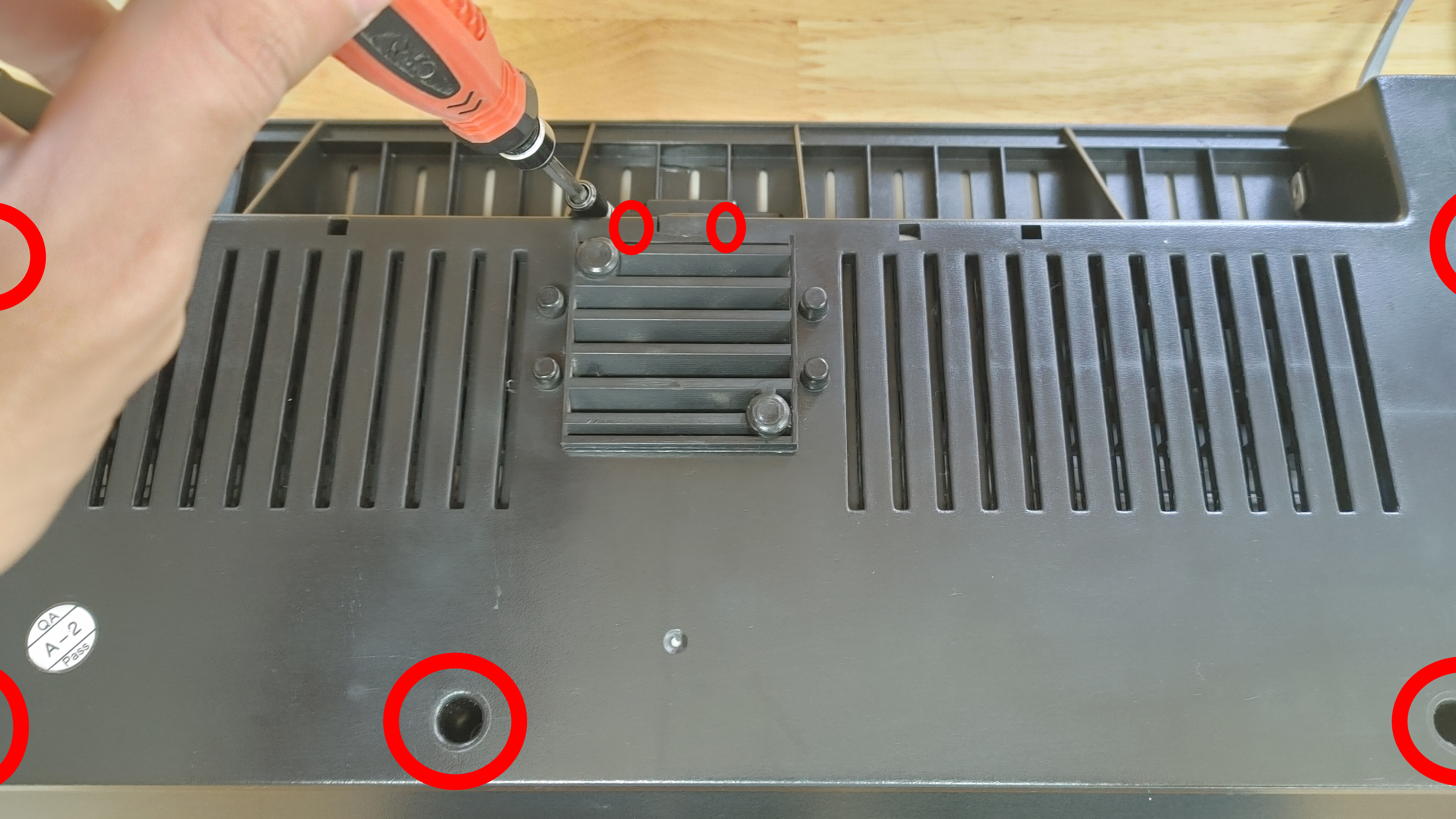

사진을 잘못찍었지만... 표시해둔 곳들에 나사가 있다



총 7군데를 풀어주면 덮개를 분리할 수 있다.





볼트 종류가 다르니 잘 구분해두고, 덮개와 하판을 동시에 꽉 잡은 채로 뒤집어주자.

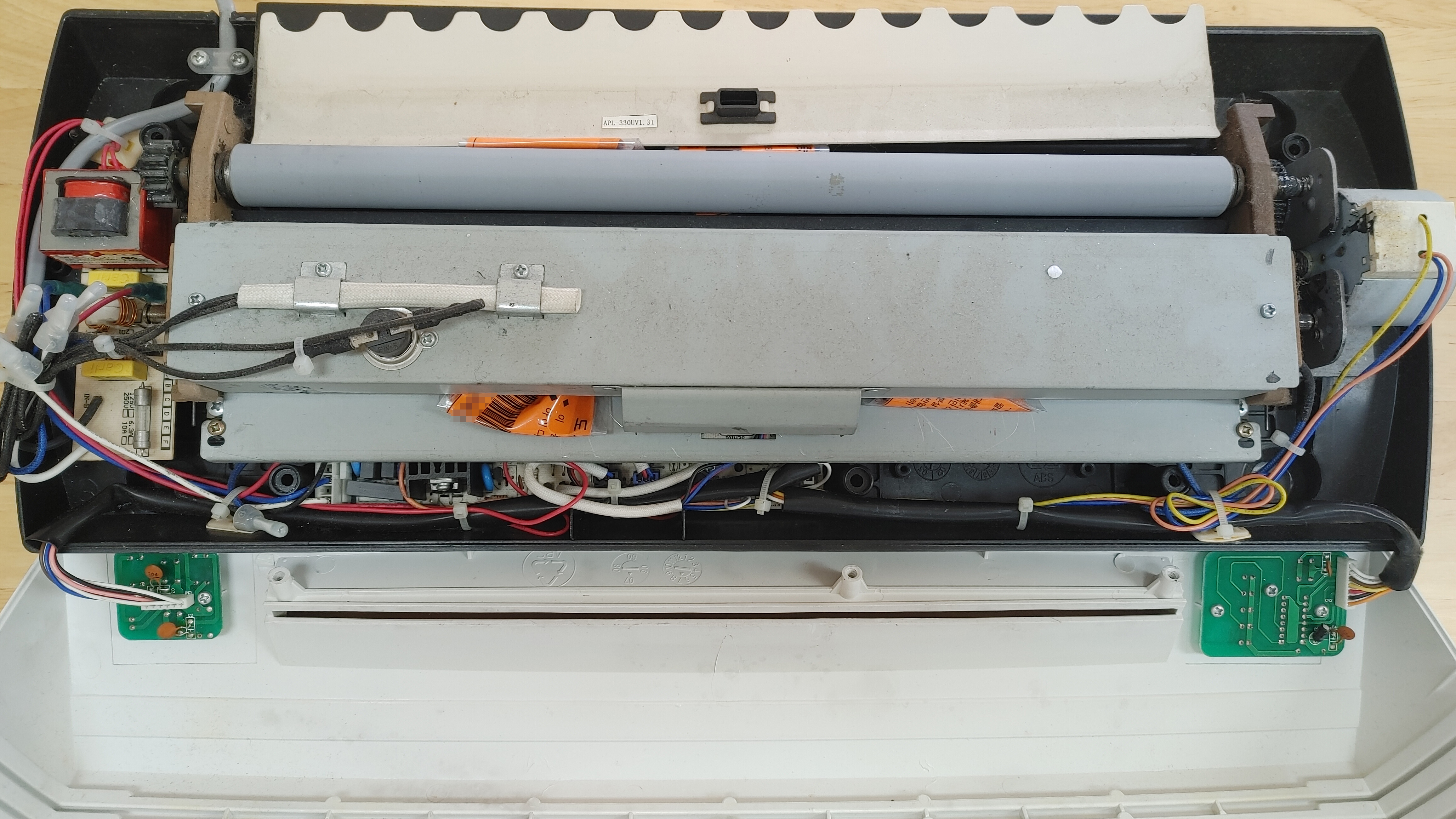

덮개 버튼쪽과 선이 연결되어 있으니 조심히 분리하면 내부가 드러난다.





겉으로 보이는 건 일단 손으로 다 잡아 뽑았는데...





하이

안쪽에 깊게 박힌 친구들은 나올 생각을 안 한다.





나는 입구를 막고 있던 종이들이 없어졌으니 전원을 연결해 역회전 시키는 방법을 택했다. 분해한 덮개 버튼은 여전히 작동할 수 있으니 걱정 마시길.

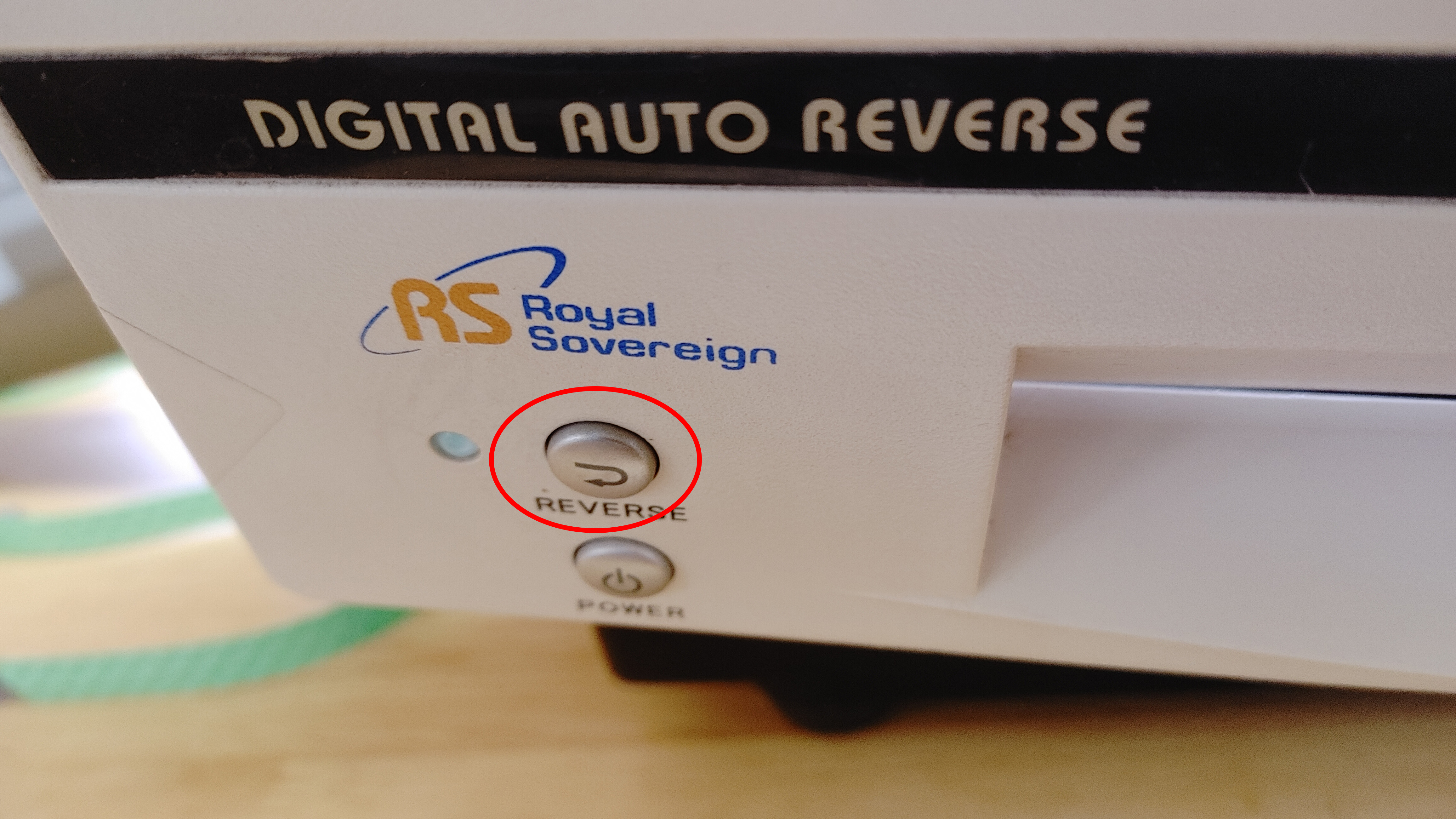

REVERSE 버튼을 쭉 눌러주면 된다

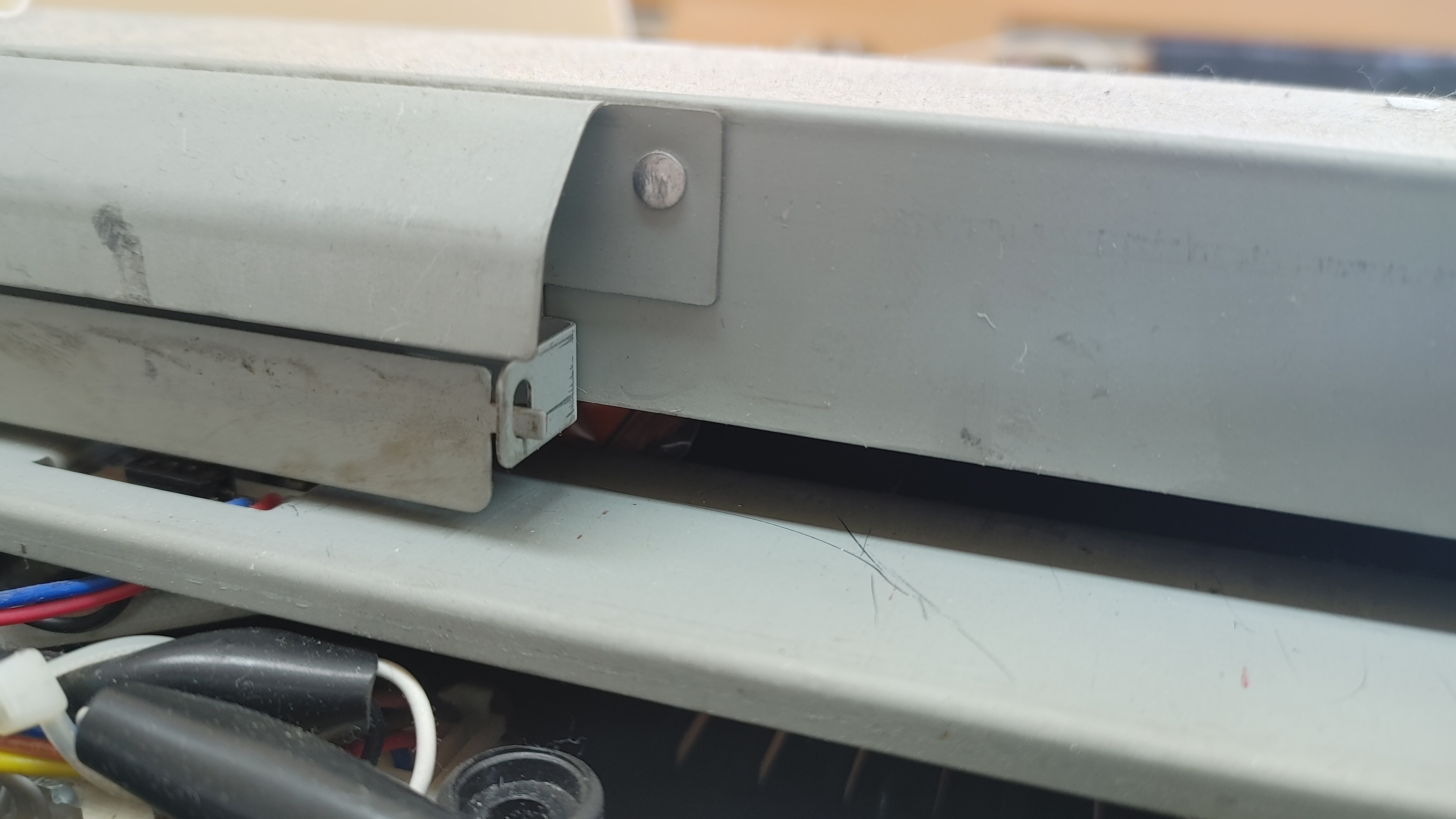

하도 안 나와서 덮개를 조금 더 분해하고 제거했다

계속 돌려주니 어찌저찌 손이 닿는 곳까지는 나와서 전부 제거했다.





역순으로 조립하고, 마찬가지로 뒤집을 때 덮개와 하판을 꽉 잡아주자.





구조상으로 봤을 때 용지 걸림 정도의 문제라면 개인이 쉽게 해결할 수 있을듯 하다.
